型號 | ST-600M同步張力控制器 | ST-600F自動張力控制器(反饋型) |
功能特點 | ●體積小巧 、外觀新穎 、結構緊湊 。 ●按鍵簡潔 ，具有一鍵快速調零、校正功能 。 ●智能PID算法，控制方便 ，靈活準確 。 ●Iout 可選"控制輸出"或"張力顯示"輸出 | ●體積小巧、外觀新穎 、結構緊湊 。 ●具有自動識別、自適應的電平 、速度啟動方式 。 ●先進的PI算法 ，優越的人機界面，方便用戶使用 。 |
供電 | DC 24V | DC 24~28V / 5A~10A |
輸入 | 模擬信號 | 1. L+ ~ L-；R+ ~ R -：左 、右路張力傳感器信號輸入 差動式張力傳感器信號（0~200mv ，供電電壓 DC 5V） 應變式張力傳感器信號（0~15mv ，供電電壓DC 5V ） 2. AI0：主電機速度設定信號0~10V/0~5V | L+ ~ L- ；R+ ~ R-：左 、右路張力控制器信號輸入 差動式張力傳感器信號（0~200mv，供電電壓 DC 5V） 應變式張力傳感器信號（0~15mv ，供電電壓 DC 5V） |
數字信號 | MC1：節點控制信號（24V+高電平控制信號） | MC0：主軸接近開關速度脈沖信號 ( 接近開關PNP型，供電電壓DC24V) MC1 、MC2 、MC5、MC6：節點控制信號（24V+高電平控制信號） |
輸出 | 主輸出 | | PA 、PB：兩路24V/4A功率輸出直接驅動磁粉離合器/制動器 |
輔助輸出 | | SA 、SB：兩路DC0~10V/0~5V輸出 ，驅動力矩模式變頻器或電/空變換器等執行機構。SA與PA同步變化,SB與PB同步變化 |
控制輸出 | 1.Vout~GND： DC 0~10V 2.Ivut~GND：DC 0~20mA 驅動從電機的"速度模式"變頻器 | |
張力輸出 | 2.Iout~GND：DC0~20mA 代表"實測張力"顯示 | |
報警 | 晶體管輸出（高電平）可驅動 24V 繼電器 |
通訊 | Rs485 接口 modBus 通訊協議 |

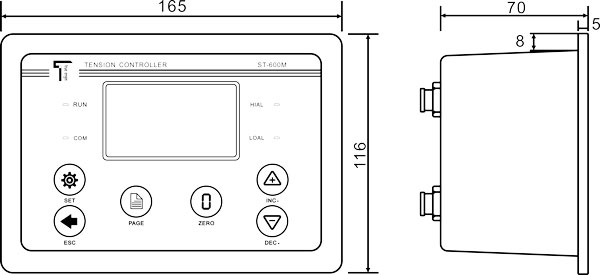

外形尺寸 | 165 × 116 × 70 (mm) |

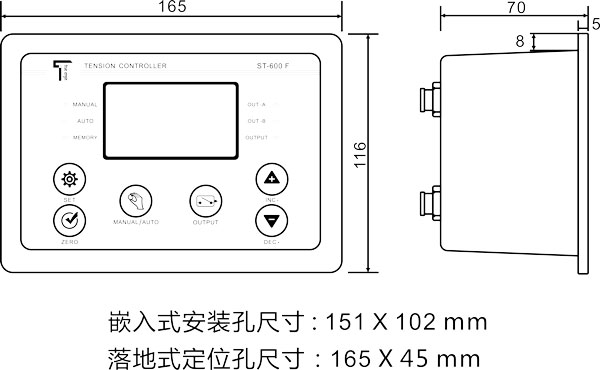

安裝尺寸 | 嵌入式安裝孔尺寸：151 × 102 mm 落地式定位孔尺寸：165 × 45 mm |
