ST-3400卷徑張力控制器

產品名稱ST-3400卷徑張力控制器
產品簡介ST-3400系列是我公司推出的采用ARM微控制器為內核
，高可靠性的單軸張力控制器
。其運算處理速度快，抗干擾能力強
，具有張力自動跟蹤
，系統速度顯示，手動/自動控制
，錐度控制等功能
。能與不同類型的張力傳感器（應變片式或差動變壓器式），磁粉制動器
，力矩電機等配合使用
。界面采用中文漢字形式顯示，精致美觀
，操作簡單方便
，張力控制系統的最佳選擇。

產品詳細

1. 產品規格

型號			ST-3400F	ST-3400R	ST-3400M
產品概況			T-3400F(反饋型)張力控制器外觀小巧、形狀新穎、功能強大、性價比高。其0-24V/4A或0-36V/3A功率輸出驅動磁粉制動器/離合器，0-10V輔助輸出可驅動力矩電機驅動器/力矩模式變頻器等其它執行機構� ？蓮V泛用于印刷、包裝、造紙、紡織印染、電線、電纜等行業中的張力控制。	ST-3400R(卷徑型)張力控制器外觀小巧、形狀新穎、功能強大、性價比高。根據卷徑測量方法的不同，分為全自動解算式與半自動解算式兩種功能。它采用圖形液晶顯示器及LED數碼管雙重顯示，界面友好，式樣新穎。其0-24V/4A或0-36V/3A功率輸出驅動磁粉制動器/離合器，0-10V輔助輸出可驅動力矩電機驅動器/力矩模式變頻器等其它執行機構 。	ST-3400M（中間軸型）張力控制器外觀小巧、形狀新穎、功能強大、性價比高。其0-24V/4A或0-36V/3A功率輸出驅動磁粉制動器/離合器，0-10V輔助輸出可驅動力矩電機驅動器/力矩模式變頻器等其它執行機構 。可以實現單回路的浮輥式張力控制，可廣泛用于印刷、包裝、造紙、紡織印染、電線、電纜等行業中的張力控制。
功能特點			● 采用32位CPU，高速、高精度、抗干擾能力強、可靠性強。 ● 差動式、應變式張力傳感器可以任意選擇，方便用戶使用。 ●精確的PID算法，可以使張力控制更加精確、平穩、無超調 。 ●獨有的加速、減速自動檢測技術，實現無人干預的張力自動調節 。 ●具有手動/自動無擾動切換技術 。 ●具有電平、速度兩種啟動模式功能。 ●具有設定張力自動保存的功能。 ●具有密碼設置，鍵鎖功能，防止誤操作。 ●過熱、過流短路保護開關電源，長期可靠運行。
			●獨有的“演算錐度”技術，在反饋式張力控制中也可實現線性錐度張力控制。		●獨有的“演算錐度”技術 ，在反饋式張力控制中也可實現線性錐度張力控制。
電源電壓			AC 220V±10% 50/60Hz
F輸出		控制輸出	0~4A/0~24V（供磁粉離合器、制動器）
		輔助輸出	0-10V或者0- 20mA（供力矩電機或變頻器）
外形尺寸			180×110×135(mm)(寬×高×深)
控制方式			手動控制、自動控制、手動/自動切換平滑
其他	使用環境濕度		80%RH以下,無霜,無結露。
	接地		安全地
	使用環境		不容許腐蝕性氣體，塵埃及雨水。
性能特點			1.張力顯示：0~10T ；0~200Kg ；電流顯示：0-4A
			2.傳感器供電輸出：24V（供接近開關） 5V（供差動開關）
			3.顯示方式：128*32中文液晶屏、4位8段LED
			4.錐度控制：張力錐度控制模式
			5.指示燈：手動/自動輸出使能
			6.錐度張力控制
重量			約1.0kg

2. 功能特點

· 人機界面優越

，LCD

、LED雙重顯示多種工作狀態及參數，有中

、英文兩種語言顯示選擇

。
· 采用32位CPU，高速

、高精度

、抗干擾能力強、可靠性強

。
· 差動式

、應變式張力傳感器可以任意選擇

，方便用戶使用。
· 精確的PID算法

，可以使張力控制更加精確

、平穩、無超調

。
· 獨有的“演算錐度”技術

，在反饋式張力控制中也可實現線性錐度張力控制。
· 獨有的加速

、減速自動檢測技術

，實現無人干預的張力自動調節。
· 具有手動/自動無擾動切換技術

。
· 具有電平

、速度兩種啟動模式功能。
· 具有設定張力自動保存的功能

。
· 具有密碼設置

，鍵鎖功能，防止誤操作

。
· 過熱

、過流短路保護開關電源，長期可靠運行

。
說明：若需要反饋式張力控制或者需要0-36V/3A功率輸出的用戶請在訂貨中提前加以注明

。

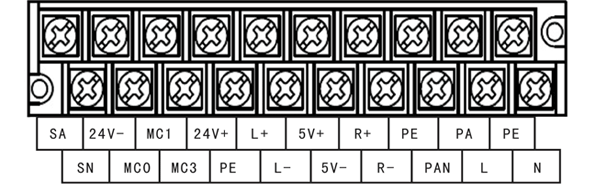

3.端子說明

名稱	類型	技術參數	說明
L 、N	輸入	220V±10%,50HZ	控制器交流供電電源
PE	輸入		安全地接入端
Vout+/Vout-	輸出	DC 0-24V/4A或0-36V/3A	接磁粉制動器/離合器
PE	輸入		右張力傳感器屏蔽線接入端
R+ 、R-	輸入	0-200mV或0-10mV	右張力傳感器輸入信號正、負接入端
5V+ 、5V-	輸出	DC 5V	左、右張力傳感器供電電源正、負端
L+ 、L-	輸入	0-200mV或0-10mV	左張力傳感器輸入信號正、負接入端
PE	輸入		左張力傳感器屏蔽線接入端
24V+ 、24V-	輸出	DC 24V	接近開關和控制信號供電電源正、負端
MC1	輸入	DC 24V	啟動/停止控制信號輸入端
MC0	輸入	0-24V脈沖	主軸接近開關/編碼器PNP信號接入端
MC0	輸入	0-24V	兼作半自動解算式張力控制的卷徑復位信號輸入端
MC3	輸入	0-24V脈沖	工作軸接近開關/編碼器PNP信號接入端
SA 、SN	輸出	0-10V	跟隨Vout+--Vout-輸出變化的輔助輸出電壓，接力矩電機驅動器/變頻器及PLC等

4.面板及按鍵操作說明

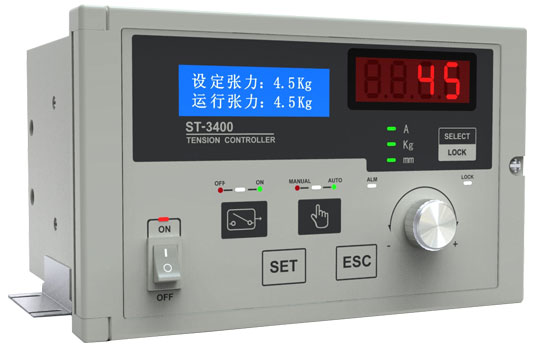

5. 產品實物圖
