型號 | ST-9400F(反饋型) | ST-9400R(卷徑型) | ST-9400M(中間軸型) |
產品概況 | 除了可以提供0-24V/4A或0-36V/3A的功率輸出給磁粉制動器/離合器外,還有眾多的輔助輸出可以靈活地驅動變頻器、力矩電機 /伺服電機驅動器、電空變換器等各種執行機構 ,也可以外接張力表,及外接 PLC實現多種顯示、自動控制功能 。可以實現精確速度同步的雙軸切換 ,獨有的 、高精度的 PID算法可以實現高精度、無超調、平穩的張力控制 。可以自動檢測機器的加速 、減速 、實現不需人工干預的張力自動調節。 |
該機型不僅可以實現單回路的反饋式 ,還具有反饋式加浮輥式雙回路張力控制的能力 。 獨有的演算錐度技術,在反饋式張力控制中也可實現線性錐度張力控制 。 | 該機型不僅可以實現單回路的解算式張力控制,還具有解算式加浮輥式雙回路張力控制的能力。
| 該機型不僅可以實現單回路的浮輥式張力控制,還具有浮輥式加反饋式 、浮輥式加解算式雙回路張力控制的能力。 |
功能特點 | ●人機界面優越,可選擇簡體 、繁體、英文顯示 , LCD、 LED實時顯示多種數據,工作狀態。 ●采用雙核32位CPU,高速、高精度 、抗干擾能力強 ,可靠性高 。 ●首創雙回路控制,功能強大,可組成張力聯動控制系統 。 ●獨有的精確速度同步技術,實現名符其實的同速雙軸切換。 ●獨有的加速、減速自動檢測技術,實現不需人工干預的加速 、減速張力自動調節 。 ●獨有的自適應PID算法,保證系統啟停和動態過程的無超調控制。 ●具有擴展RS-485通訊接口功能,用 PPI從通訊協議可以外掛顯示屏,可與 PLC、PC組成集散控制系統 。 |
●外接差動式或應變片式張力傳感器可實現反饋式張力控制。 ●獨有的演算錐度技術 ,在反饋式控制器中可實現完善的線性錐度張力控制 。 | ●具有遠程外部預設張力和外部模擬輸入卷徑功能。 ●卷徑方式有內部卷徑 、外部卷徑 、模擬輸入卷徑多種方式。 ●外接接近開關或編碼器可實現解算式張力控制 。 | ●外接浮輥電位器可實現浮輥式張力控制 。 |
電源電壓 | AC 180-245V 50/60Hz |
輸出 | 主輸出方式 | DC 0-4.5A恒電流輸出(0-24V) |
輔助輸出 | DC 0-10V或者0- 20mA模擬量信號輸出 |
外形尺寸 | 245×155×140(mm)(寬×高×深) |
安裝尺寸 | 230×150×120(mm)(寬×高×深) |
其他 | 測量精度 | < ±1牛頓 |
采樣速度 | 10毫秒 |
使用環境 | |

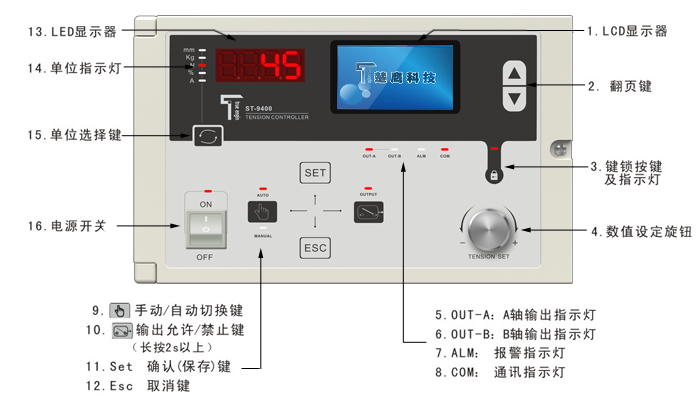

性能特點 | 1.液晶顯示器可以中文或英文顯示. |
2.手動/自動無擾切換. |
3.張力控制器安裝使用方便. |
4.參數設置便捷 |
5.帶雙工位換軸輸出功能. |
6.通過Modbus協議通訊易于多機管理. |
7.具有主輸出和輔助輸出兩種方式. |
通訊功能 | RS-485 可多臺張力控制器同步使用 ,可以與PLC直接對接 |
重量 | 約1kg |
