name：constant voltage恒壓源/恒流源模塊
產品規格：PSM24V-XA
一 、產品簡介：
PSM24V-XA 恒壓源/恒流源是國內首款PLC 型恒壓源/恒流源，小巧精致
， 性能優越
，使用方便
，保護措施嚴密
，具有如下特點：
● 獨有西門子PLC 外型與接口。
● 最大輸出4A
，無風扇
，效率高，輕巧
。
● 獨有過流
、短路保護電路，軍品級的質量呵護
。
● 獨有電壓
、電流雙回路
，控制更加穩定、精確
、操作性好
。
● 多樣式控制模式（PLC、外接電位器
、外接數碼控制表）
。
● 支持CAN/485通信，可作為PLC擴展模塊使用
。
● 組合及應用方式靈活多變
，功能強大。
二、型號規格：
PSM24V 恒壓源
| 型號 | 輸出電壓 | 輸出功率 | 最大輸出電流 |
| PSM24V_4A_CV | 0-24V | 80W | 4A |
| PSM24V_3A_CV | 0-24V | 60W | 3A |
| PSM24V_2A_CV | 0-24V | 40W | 2A |
| PSM24V_1A_CV | 0-24V | 20W | 1A |
PSM24V 恒流源
| 型號 | 輸出電流 | 輸出功率 | 最大輸出電壓 |
| PSM24V_4A_CC | 0-4A | 80W | 22V |
| PSM24V_3A_CC | 0-3A | 60W | 22V |
| PSM24V_2A_CC | 0-2A | 40W | 22V |
| PSM24V_1A_CC | 0-1A | 20W | 22V |

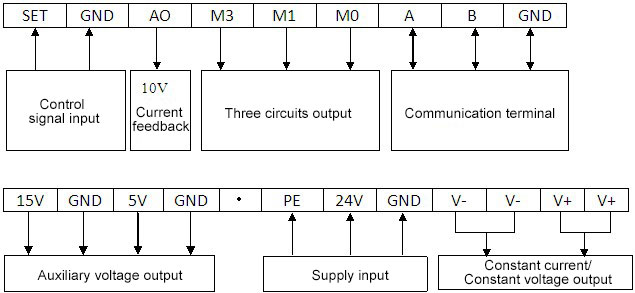

三、接線端子定義：
四、兩種工作模式：
1
、恒壓工作模式時將跳線帽插至“CV”處
。
2、恒流工作模式時將跳線帽插至“CC”處
。

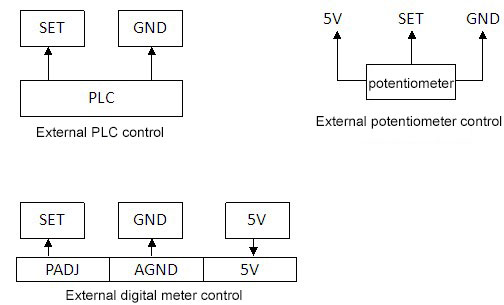

五、三種控制模式：
控制信號從SET和GND端子引入，有以下三種控制模式：
1
、外接PLC 控制
。
a、PLC 輸出0—5V 時
，將跳線帽插至“5V”處
。
b、PLC 輸出0—10V 時
，將跳線帽插至“10V”處
。
c、PLC 輸出0—20mA 時
，將跳線帽插至“20mA”處
。
2、外接電位器控制
。
3
、外接數碼表控制。
外接數碼表控制時
，將跳線帽插至“Pn”處
。
picture：
