產品名稱：恒壓源/恒流源模塊
產品規格：PSM24V-XA
一、產品簡介：
PSM24V-XA 恒壓源/恒流源是國內首款PLC 型恒壓源/恒流源
，小巧精致， 性能優越
，使用方便
，保護措施嚴密，具有如下特點：
● 獨有西門子PLC 外型與接口
。
● 最大輸出4A
，無風扇，效率高
，輕巧
。
● 獨有過流、短路保護電路
，軍品級的質量呵護
。
● 獨有電壓、電流雙回路
，控制更加穩定
、精確、操作性好
。
● 多樣式控制模式（PLC
、外接電位器、外接數碼控制表）
。
● 支持CAN/485通信
，可作為
PLC擴展模塊使用。
● 組合及應用方式靈活多變
，功能強大
。
二 、型號規格：
PSM24V 恒壓源
| 型號 | 輸出電壓 | 輸出功率 | 最大輸出電流 |
| PSM24V_4A_CV | 0-24V | 80W | 4A |
| PSM24V_3A_CV | 0-24V | 60W | 3A |
| PSM24V_2A_CV | 0-24V | 40W | 2A |
| PSM24V_1A_CV | 0-24V | 20W | 1A |
PSM24V 恒流源
| 型號 | 輸出電流 | 輸出功率 | 最大輸出電壓 |
| PSM24V_4A_CC | 0-4A | 80W | 22V |
| PSM24V_3A_CC | 0-3A | 60W | 22V |
| PSM24V_2A_CC | 0-2A | 40W | 22V |
| PSM24V_1A_CC | 0-1A | 20W | 22V |

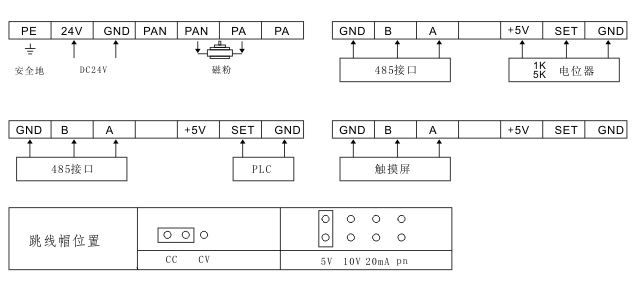

三、接線端子定義：
四 、兩種工作模式：
1
、恒壓工作模式時將跳線帽插至“CV”處。
2
、恒流工作模式時將跳線帽插至“CC”處
。

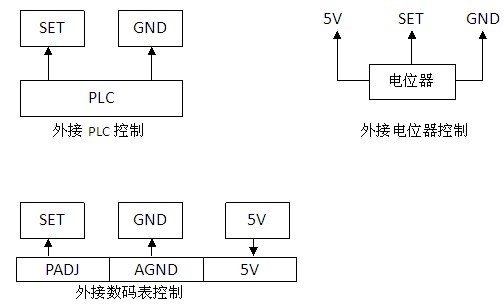

五、三種控制模式：
控制信號從SET和GND端子引入
，有以下三種控制模式：
1
、外接PLC 控制。
a
、PLC 輸出0—5V 時
，將跳線帽插至“5V”處。
b
、PLC 輸出0—10V 時
，將跳線帽插至“10V”處。
c
、PLC 輸出0—20mA 時
，將跳線帽插至“20mA”處。
2
、外接電位器控制
。
3、外接數碼表控制
。
外接數碼表控制時
，將跳線帽插至“Pn”處。

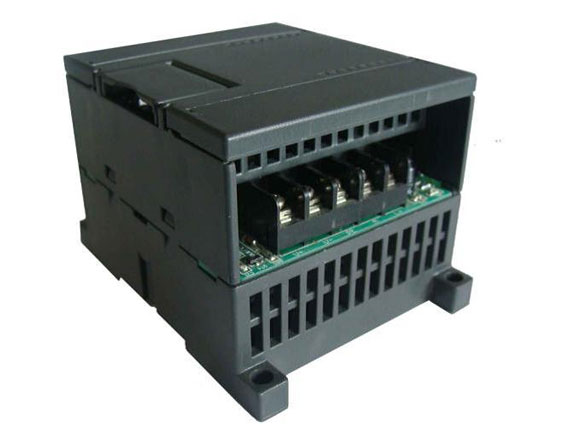

六、產品圖片：
