PLC主模塊TE2N-14MT22

• 產品名稱PLC主模塊TE2N-14MT22
• 產品簡介本產品是PLC主模塊
  ，由8點24V直流輸入和6點24V直流輸出組成
  ，并且采用光電隔離技術
  。 用戶使用該模塊有下列優勢：最佳適應性和靈活性
  。用戶可分別對PLC及任何擴展模塊的混合體進行組態和拼裝，同時模塊很容易擴展I/O點數
  。當應用范圍擴大
  ，需要更多輸入/輸出點數時，PLC可以增加擴展模塊
  ，即可以增加I/O點數
  。本產品增加模擬量輸入/輸出各2路,減少擴展模塊的冗余
  。本產品兼容三菱梯形圖編程軟件，支持最新版的Gx-developer 8.86以及 三菱最新的GX-Works2
  。本產品帶有USB-232接口和RS-485DB9通用串行接口
  ，支持三菱編程口協議，可作為從機與計算機
  、觸摸屏等上位機進行通信
  。

產品詳細



產品名稱：PLC主模塊

產品型號：TE2N-14MT22

產品規格：

輸入特性：
輸入方式	S/S短接帽可選NPN/PNP輸入方式
輸入點數	8
輸入電壓	漏型/源型
輸入電壓額定值	24VDC
輸入“1”信號	15~30V
輸入“0”信號	0~5V
隔離	光耦
每組	8點
輸入電流“1”信號	4mA
輸入延時（額定輸入電壓時）	4.5ms
電源消耗（從背板總線5V DC）	30mA
輸出特性
輸出方式	晶體管
輸出點數	6點
額定負載電壓L+/L1	24V DC
允許電壓“1”信號	20V DC
隔離	光耦
每組點數	6
輸出電流“1”信號 40℃時額定值	0. 5A
輸出電流“0”信號 40℃時額定值	10uA
輸出電流總和40℃	3.0A
物理特性
功耗	典型值3W
尺寸	90*80*62mm
重量	200g

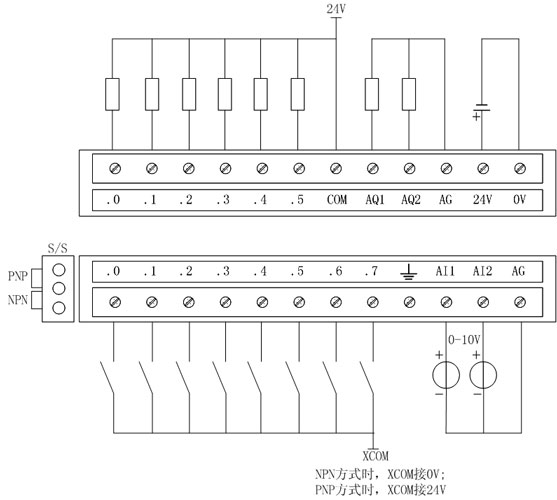

產品接線圖：
