EPD-300系列導向器

• 產品名稱EPD-300系列導向器
• 產品簡介雙輥導向機構
  ，是過程糾偏系統的執行機構

  ，主要用于卷材行進間的糾偏使用

  ，具有安裝方便

  ，占用空間小等特點。導向機構結構緊湊

  ，適于安裝在狹小受限的空間

  。

產品詳細

1、產品說明

     雙輥導向機構

，是過程糾偏系統的執行機構

，主要用于卷材行進間的糾偏使用，具有安裝方便

，占用空間小等特點

。導向機構結構緊湊，適于安裝在狹小受限的空間。

     這種導向機構對物料的張力有一定的要求

，應用于剛度較好的的物料時

，糾偏效果更佳。

     導向機構全部采用獨特的軸承底座系統

，其機械反應動作靈敏

，最大限度減少卷材的摩擦與磨損，配有兩個低阻尼導輥

，整個過程糾偏系統可以用來控制卷材的位置并使卷材盈利最小化

。

2、規格參數






3

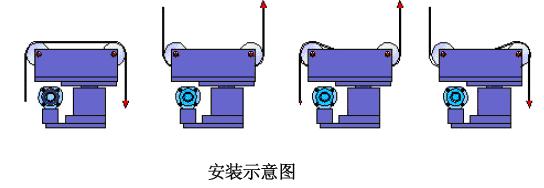

、安裝示意圖



4

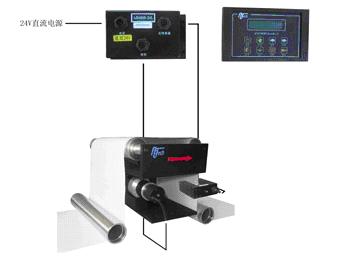

、應用

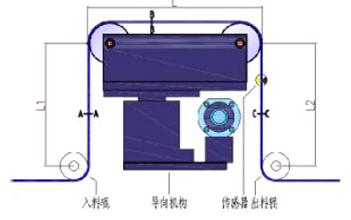

       導向機構的安裝會影響糾偏的效果，入料跨距L1應等于出料跨距L2

，大小為0.5~1倍的物料最大寬度

。

       入料和出料的最佳角度一般要求為90度。

       旋轉中心的最佳位置能充分利用橫向位移

，避免物料產生皺褶

。
