ST2130型控制器對應的機械模型是：烘箱部
、收卷部采用張力傳感器加張力變送器（信號放大器）檢測張力
；主電機采用速度模式的變頻器控制
；一放卷部
、二放卷部均由張力控制器加張力傳感器來管理
；可帶勻膠電機
。
|
項目
|
數量
|
廠家
|
備注
|
|
一 、二放卷部
|
|
1
|
張力控制器
|
2臺
|
楚鷹科技
|
|
|
2
|
張力傳感器
|
2對
|
楚鷹科技
|
|
|
3
|
磁粉制動器
|
2臺
|
用戶配備
|
|
|
復合部
|
|
1
|
偉創變頻器AC60系列7.5KW
|
1臺
|
偉創科技
|
|
|
2
|
變頻電機7.5KW
|
1臺
|
|
烘箱部
|
|
|
1
|
浮動輥電位器
|
1臺
|
楚鷹科技
|
|
|
3
|
偉創變頻器AC60系列5.5KW
|
1臺
|
偉創科技
|
|
|
4
|
變頻電機5.5KW
|
1臺
|
|
|
|
收卷部
|
|
1
|
張力傳感器
|
1對
|
楚鷹科技
|
|
|
2
|
張力變送器
|
1臺
|
楚鷹科技
|
|
|
3
|
偉創變頻器AC60系列5.5KW
|
1臺
|
偉創科技
|
|
|
4
|
變頻電機5.5KW
|
1臺
|
用戶配備
|
|
|
主控模塊
|
|
1
|
人機界面7’’真彩屏OP70 ，可觸摸按鍵，可外擴按鍵（可選）
|
1和2之間選1臺
|
楚鷹科技
|
|
|
2
|
Eview人機界面 觸摸屏（可選）
|
臺灣EVIEW
|
|
|
3
|
主控制器TEM222A
|
1臺
|
楚鷹科技
|
|
|
4
|
數字量擴展模塊TEM2222(8I8Q)
|
1臺
|
楚鷹科技
|
|
|
5
|
24V4A穩壓電源
|
1臺
|
----
|
|

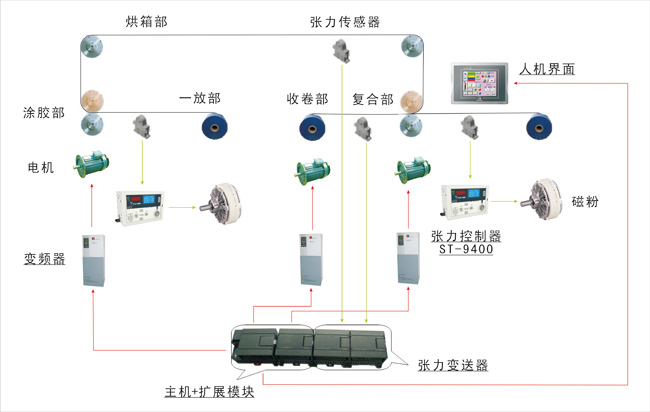

結構圖：
